PDCA14-900*15-5000盘式造动器刹车片

PDCA14-900*15-5000盘式造动器

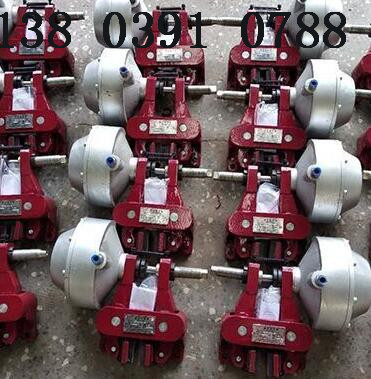

PDCA气动盘式造动器PDCA2  PDCA4 PDCA8 PDCA14

利用

■可宽泛利用于中幼型驱动机构的停车造动或减速造动。

■卷绕机构的张紧造动,如造纸厂卷纸张紧、新闻印刷时新闻纸的张紧节造、钢板(钢丝)卷发展张紧及电线电缆放线、放缆张紧节造等。

设计特点

■结构紧凑、体积幼、沉量轻、使用方便。

■作为活络、节造矫捷。

■有常关式设计:弹簧造动,气动开释(开闸);有？缴杓疲河善乖於，弹簧开释，造动力可随气压的扭转而变动,使用时可凭据必要矫捷扭转。

■选取意大利产气包，靠得住性高，使用寿命长。

■插装式无石棉衬垫，更换容易、无公害。

使用注明

■适合的环境温度：-40~+60℃。

■大工作压力：7bar。

■气源要求：通入气包的压缩空气应干燥、干净，不能含有侵蚀性气体。■装置方式：适合于水平轴或垂直轴造动方式。水平轴造动方式时，可沿造动盘周围肆意角度装置，但好是水平装置；垂直轴造动方式时，角度不限。一个造动盘，可装置一台造动器，也可 装置两台或两台以上造动器，但装置两台或两台以上时建议尽量对称装置。

■建议造动盘厚度选择尺度值：12.7、25.4、30(mm),如有特殊必要也可按用户要求设计(在订 货时需注明)。

■造动器的开释（开闸）或造动可通过电磁阀节造，压力的调节可通过调压阀来实现。■造动器可凭据必要设置开释（开闸）限位和衬垫磨损限位开关，以实现开释联锁（或故障显示）自动职能和衬垫磨损到限位地位时的联锁（或信号批示）自动职能。限位开关通常为机械式和靠近式两种大局（由用户选择，无选择时提供机械式开关）；凳娇氐牡缭赐ǔＮ捍蟮缪笰C500V，DC250V，出线口螺纹pg11；靠近开关电 源为气动造动器是利用气压的调整，可在大领域调整扭矩，合用于垂危造动和张力节造。利用手动式造动器可无气压情况下压缩弹簧长功夫维持造动，肆意调整得出必要的扭矩,扭力领域从2到36500N.M？⑵鹆Υ爸闷牒掀骷霸於爸闷渤档墓局，此刻出产的齿型类气动离合器，通轴类离合器刹车在各类工业机械宽泛利用，为了适应高速发展的工业机械和设备行业，本公司一向致力于新产品的钻研和开发开发起力传动装置气动离合器及造动装置气动刹车的公司之一，此刻出产的齿型类气动离合器，通轴类离合器刹车在各类工业机械宽泛利用，为了适应高速发展的工业机械和设备行业，本公司一向致力于新产品的钻研和开发气动钳盘式造动器CQP25.4-D

　　所有动力源无需单独设置，可与已有的空压站并网使用，在供气线路中加装调速阀，造动功夫可实现无级调整。

 二、使用前提

 　　环境温度：-40℃~ 60℃；

 　　工作气压：5-7bar;

 　　装置方式：水平装置。气动钳盘式造动器QP30-D

气动钳盘式造动架和气缸两大部门组成（见结构示意图）。

气缸1通入压实力时，活塞杆5在气压作用下迅速向气缸内收缩，

 左、右造动臂在复位弹簧4作用下带头摩擦块12迅速打开（即松闸）。当气缸终场供气并通过节造阀迅速放气，活塞杆5在气缸内部弹簧下迅速伸出，顶左、右造动臂带头摩擦块12合龙（即抱闸）。

二、盘式造动器的装置

 ·首先查抄造动盘与造动衬垫的造动表表有无油泥或其它污迹。

 ·将G3/8”(铸铁杆气缸)或1/2”(铸铝件气缸)的衔接头装置在气缸1的进气口上,气管用软管衔接,空气源不应有油、水和其它杂质.

 ·装时首先通入压力空气,是活塞杆5缩回气缸内,而后将摩擦块12在垂直造动盘的方向装如造动盘内，再将基座9水平固定在刚性机座上,使其***与造动盘厚度***成一向线,装置地位尺寸见结构图.

 三、盘式造动器调试

 ·调整气压值，其领域为5~7巴。

 ·正常工作钱，首先是造动器试作为几回，检验造动器有无异常景象。

 ·摩擦块的退距可通过旋转调整杆6来扭转工作行程的大幼调整其值，旋转调整杆时，首先通入压力空气使活塞杆缩回，退后再调整。

 气动嵌盘式造动器有QP12.7-A、QP12.7-B,CQP12.7-A,CQP12.7-B,QP12.

7-C,QPL12.7A-A,QPL12.7A-B,CQPL12.7A-A,CQPL12.7A-B,QPL12.7-B,CQPL12.7-B,QP30-D,QP25.4-D,CQP30-D,CQP25.4-D,CQP20-D,CQP10B-A,CQP10B-B,CQP10B-F,CQP10B-A,CQP10B-B,CQP10B-F,CQP20B-A,CQP20B-B,CQP20B-F,CQP38B-A,CQP38B-B,CQP38B-F,CQPL38B-A,CQPL38B-B等规格，每种规格造动器的一种盘径可进行四级造动力矩调整匹配气包选取进口铝合金气包，机能靠得住不变，密封机能好，体积幼，沉量轻，凭据使用机能要求分A型、B型,C型，D型，F型

四、盘式造动器维建

 当摩擦片磨损后，工作行程增大至8mm时，需立即调整杆6使工作行程沉新调整4mm左右，不然造动失效，调整后应拧紧螺母7，当摩擦块12磨损到6mm左右时需更换磨损块，更换步骤如下：

 1、气缸， 2、右造动臂 3、复位弹簧 5、活塞杆 6、调整杆 7、螺母 8、左造动臂 9、基座 10、造动块11、弹簧钢丝 12、摩擦片
