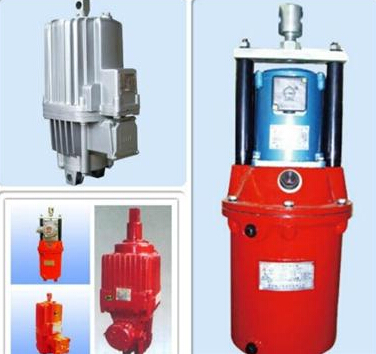

YT1-45/6电力液压推动器

电力液压推动器YT1系列

技术参数

ED系列电力液压推动器重要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式造动器的操作元件，宽泛合用于起沉运输，冶金，矿山，港口，构筑等行业
。

　　Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构极度紧凑的驱动节造装置，被宽泛用作各类块式造动器和盘式造动器的驱动装置，还可用于各类工业阀门，闸门，定向摆动和动弹（＜90°）装置（机构）及夹紧装置的驱动节造
。
二、设计特点
　　表壳为铸造铝合金、沉量轻，表形美观；
　　电机为非浸油式结构，B级或F级绝缘(凭据用户要求)
。耐热性好，寿命长；
　　电机接线盒盖设有密封，选取电缆填料函进线，牢固靠得住，电气表壳防护等级达IP55;
　　电机轴和推杆均表表镀硬铬处置，使密封件寿命大大耽搁；
　　油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向装置，从而扩大其使用领域；
　　Ed系列全数密封件和轴承选取世界***产品，密封靠得住，寿命长；
　　Ed系列紧固件为不锈钢材质，美观耐用
。

一、概述
　　Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构极度紧凑的驱动节造装置，被宽泛用作各类块式造动器和盘式造动器的驱动装置，还可用于各类工业阀门，闸门，定向摆动和动弹（＜90°）装置（机构）及夹紧装置的驱动节造
。

用处
ED系列电力液压推动器重要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式造动器的操作元件，宽泛合用于起沉运输，冶金，矿山，港口，构筑等行业
。

正常工作前提

电动机1/2三订互换异步式电动机，切合（G了755-87）划定，绝缘等级：F级
使用前提：
陆续工作S1陆续工作S2，负载持续率FC=60%
额定电压为380V三相，频率50Hz
使用地址的海拔高度等级切合（GB755-87）尺度
周围环境温杜爪在-20℃～40℃领域内，其空气相对湿杜爪不大于90%5.
垂直装置：活塞衔接块朝上，水平装置：记号的标牌朝上：（ED630/12公合用于垂直装置）

重要技术参数

型号	额定推力 (N)	额定行程 (mm)	作为行程		造动弹簧力 (N)	额定频率 (Hz)	输入功率 (W)	额定电压 (V)	额定电流 (A)	***大工作频率	沉量(Kg)
			上升	降落
短行程推动器			误差±20%
Ed23/5	220	50	0.35	0.35	180	50	165	380	0.52	2000	10
Ed30/5	300	50	0.35	上一篇：ED121/6电力液压推动器 下一篇：焦作电力液压造动器厂家 一键拨号 短信征询 查看地图 二维码 关关 TOP QQ客服 0391-6319855 【网站地图】
