盘式造动器ST25SH-A

盘式造动器ST25SH-A

ST25SH-A根基参数表衔接件: 8个螺栓M30; 等级12.9 ; 上紧力矩1500NM

造动力矩(N.m) =造动力/1000x[(ΦB/2)-75]

ΦB-单元: mm

***大造动力N230000200000180000150000间隙mm1.02.03.04.0开释压力bar190齐全开释的移位容量ml95油缸容积ml560响应功夫s0.2沉量kg280

ST25SH-C

ST25SH-C根基参数表衔接件:4个螺栓M36; 等级12 . 9; 上紧力矩4280NM

造动力矩(N.m) =造动力/1000 x [(ΦB/2)-60]

ΦB-单元: mm

***大造动力N230000200000180000150000间隙mm1.02.03.04.0开释压力bar160油缸容积ml570齐全开释的移位容量ml115响应功夫s0.2沉量kg280

ST4SH、 ST5SH

ST4SH:衔接件4个螺丝钉M33：等级10-9；上紧力矩：685N.m;

2个螺丝钉M24：等级10-9；上紧力矩：255N.m;

ST5SH：衔接件6个螺丝钉M33：等级10-9；上紧力矩：1600N.m

ST4SH、 ST5SH根基参数和尺寸表单元（mm）

基

本

参

数造动力矩公式Nm造动力矩=造动力/1000 x (Φ> B/2-108)单侧退距mm1开释压力barST4SH:100 ST5SH:190进油口尺寸”ST4SH:Z1/4 ST5SH:Z1/2额定造动力NST4SH: 120000(安全造动)/90000(工作造动)ST2SE:70000(安全造动)/220000(工作造动） 响应功夫S0.2表 型 尺 寸 mm齐全开释移位容量cm3ST4SH:110 ST5SH:120总油缸容积cm3ST4SH:408 ST5SH:678沉量KgST4SH:285 ST5SH:440A80C100D125F336GST4SH:200 ST5SH:204HST4SH:355 ST5SH:4201140J155K173L460M190N410〇ST4SH:617 ST5SH:970P40Q34R25SST4SH:4 ST5SH:6TST4SH:2 ST5SH:0

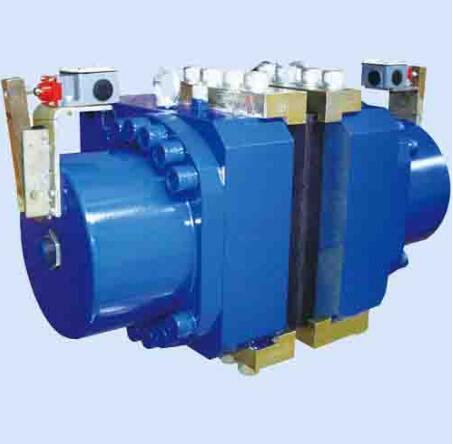

5SH 、450SH 、4SH 、3SH

5SH 、450SH 、4SH 、3SE根基参数和尺寸表:

904SH

904SH根基参数表衔接件: 1 个螺丝钉M12-30+2个M12 : 等级10-9 上紧力矩: 50N.m

造动力矩(N . m) =造动力/ 1000 x [(ΦB)/2-30]

ΦB-单元: mm

用于垂危造动时***大造动力N20 000 (衬垫A ) 904-A用于工作造动时***大造动力N15 000(衬垫M)904-M开释压力bar60齐全开释的移位容量cm333总油缸容积cm398响应功夫s0.3沉量kg28
