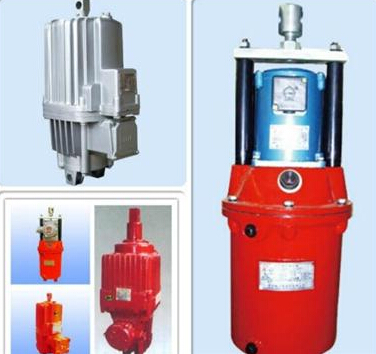

Ed系列电力液压推动器ED-30/5

液压抱闸造动器，正常情况下是抱死电机抱闸轮的，它是一个三相380V的幼电机，YT1推动器当电机要工作时，通过接触器，如不是起动电机或变频电机，工作电源可与电机并联，给抱闸电机供电，电机旋转带头叶轮，叶轮通过液压油，推动液压杆，将抱闸打开。

液压抱闸，它是在电机工作时，另表给它一个直流电源到抱闸线圈，当抱闸线圈有电流时产生电磁吸合衔铁，打开抱闸装置。抱闸通经常用作常抱状态，只有当通电运行时才放松，所以电控通常很单一，只有电磁铁电源与电机供电并联就能够了，电动机带头通报轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下 ，油由活塞上部吸到活塞下部，迫使活塞和固定在其上的推杆及横梁迅速上升。通过杠杆机械压缩负荷弹簧(推动器或造动器带有负荷弹簧者)，产朝气械活动。

当断电时 ，叶轮终场旋转，活塞在负荷弹簧力及自身沉力作用下，迅速成降落，迫使油沉新流入活塞上部，这时依然通过杠杆机构恢复原位。

电力液压推动器常与造动架共同使用，宽泛用于各类传动装置的造动

机能及结构特点

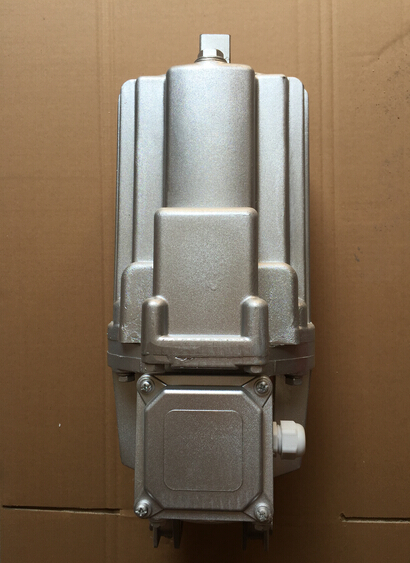

Ed系列电力液压推动器

Ed系列推动器是***引进原西德EMG公司全套设计与造作技术出产造作，切合德国DIN15430和JB/T10603-2006标

准。Ed系列推动器其零部件均由数控加工中心加工，从加工到装配，严格的工艺、美满的检测、靠得住的机能及寿命

试验确保了整机的机能。

铝合金表壳全密封单推杆结构，表形美观、沉量轻、职能齐全、机能良好、种类规格齐全。

电机为非油浸式结构，F级绝缘，耐热性好，寿命长。

电机接线盒盖设有密封，选取电缆填料函进线，牢固靠得住，电气防护等级IP65。

电机轴和推杆均经过表表特殊处置，使密封件寿命大大耽搁。

传动部门全数为双密封结构，密封靠得住。

 Ed推动器油缸壳体一侧设有平衡气室，可在0-180°领域内装置使用。

Ed系列推动器附加装置Ed推动器可凭据用户的要求增设附加装置来实现如下附加职能：电力液压推动器

Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6， Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6，Ed301/6

重要用作 YWZ4，YWZ5，YWZ8，YWZ9，YWL.YW.YWZP 系列电力液压块式造动器 电力液压块式造动器的操作元件，宽泛合用于起沉运输，冶金，矿山，港 电力液压块式造动器 口，构筑等行业。

电力液压推动器

忠告：推动器应依照电气规范的要求，靠得住接地! 把稳：在接线时，堵截电源并在电源开关处竖立一块标示牌“有人作业，不要合闸” ，

直至接线实现。

接线时，卸下推动器接线盒盖(背面有接线图)，按要求接好三相电源线(相序无要求)及 接地线。而后盖好接线盒盖，拧紧螺钉（拜见图4）。 注：推动器的防护等级为IP65。电缆应通过填料函进入接线盒（填料函需用户自备）。 在接线盒内、表各有一个接地镙钉，用户可按必要选择一处接地。电机定子绕组的接法 （ Y/△）在出厂时已实现,除非确认电源与接法不符,不然不要轻易扭转。电缆进线孔及所 用导线规格如下：电动机电缆进线孔(填料函TJ-16）M25×1.5、NPT3/4"（NPT3/4"用于北美 地域和加拿大产品)。衔接导线为4×1.5mm2(***大4×2.5mm2)；加热器电缆进线孔M25×1.5、 NPT3/4"(NPT3/4"用于北美地域和加拿大产品)，衔接导线为2×2.5mm2。

电力液压推动器

3.5 推动器用油

推动器在出厂时已按划定装好了液压油。 若是推动器存放功夫较长(超过6个月)，使用前应拧下螺塞(拜见图1)，查抄一下油 位是否正常。若是油位没有达到划定地位，应加注液压油至划定的油位(拜见图1)，不然推 动器不能正常工作。 液压油商标拜见表2(也可使用Mobil、Shell公司其它与表内商标等效的液压油)，加注 的液压油不得有杂质或污物(应过滤)。加注液压油时应缓慢高低拉动推杆几次，以便排出 液压缸内的空气，确保加足油量。

环境温度

-25 ℃ ~+50 ℃ -45 ℃ ~+50 ℃

液压油商标 DB-25 DTE-21 (Mobil) HL-10 YH-10 DB-45
