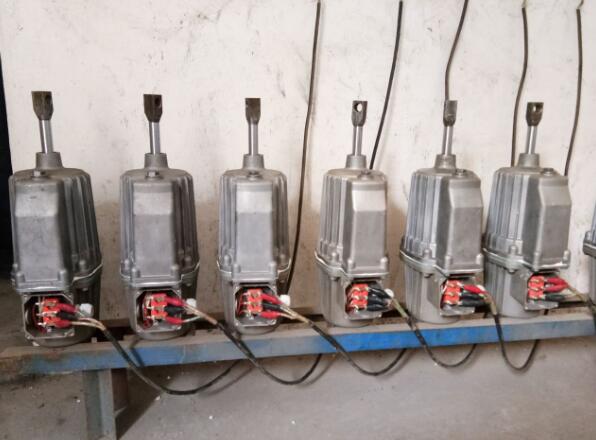

电力液压造动器推动器ED-50/6推力500N行程60mm

            电力液压造动器推动器ED-50/6推力500N行程60mm

ed-23/5电力液压推动器 ed-30/5电力液压推动器 ed-40/4电力液压推动器

ed-50/6电力液压推动器 ed-70/5电力液压推动器 ed-80/6电力液压推动器

ed-121/6电力液压推动器 ed-201/6电力液压推动器 ed-301/6电力液压推动器

ed-50/12电力液压推动器 ed-80/12电力液压推动器 ed-121/12电力液压推动器

ed-201/12电力液压推动器 ed-301/12电力液压推动器 ed-630/12电力液压推动器

重要技术参数

电动机1/2三订互换异步式电动机，切合（g了755-87）划定，绝缘等级：f级

使用前提：

陆续工作s1陆续工作s2，负载持续率fc=60%

额定电压为380v三相，频率50hz

使用地址的海拔高度等级切合（gb755-87）尺度

周围环境温杜爪在-20℃～40℃领域内，其空气相对湿杜爪不大于90%5.

垂直装置：活塞衔接块朝上，水平装置：记号的标牌朝上：（ed630/12公合用于垂直装置）

具体出产型号：

YT1,ED,YTD.BYT1，BED,ED2，MYT1，ZED,DEd系列电力液压推动器

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW，YWL系列电力液压造动器

 YT1系列电力液压推动器： YT1-18Z/2、YT1-18ZB/2、YT1-25Z/4、YT1-25ZB/4、YT1-45Z/4、YT1-45Z/5、YT1-45Z/6、YT1-90Z/6、YT1-90Z/8、YT1-125Z/10、YT1-180Z/8、YT1-180Z/10、YT1-180Z/12、YT1-320Z/12、YT1-320Z/20、YT1-25/4、YT1-45/6、YT1-90/9-8、YT1-125/10、YT1-180/12

电力液压推动器 ED-23/5推力220N行程50mm

电力液压推动器 ED-30/5推力300N行程50mm

电力液压推动器 ED-50/6推力500N行程60mm

电力液压推动器 ED-80/6推力800N行程60mm

电力液压推动器 ED-121/6推力1250N行程60mm

电力液压推动器 ED-201/6推力2000N行程60mm

电力液压推动器 ED-301/5推力3000N行程60mm

 YWZ4-200/23、YWZ4-200/30、YWZ4-300/30、YWZ4-300/50、YWZ4-400/80、YWZ4-400/121、YWZ4-500/121、YWZ4-600/201

一、ed推动器概述

　　ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构极度紧凑的驱动节造装置，被宽泛用作各类块式造动器和盘式造动器的驱动装置，还可用于各类工业阀门，闸门，定向摆动和动弹（＜90°）装置（机构）及夹紧装置的驱动节造。

二、推动器设计特点

　　表壳为铸造铝合金、沉量轻，表形美观；

　　电机为非浸油式结构，b级或f级绝缘(凭据用户要求)。耐热性好，寿命长；

　　电机接线盒盖设有密封，选取电缆填料函进线，牢固靠得住，电气表壳防护等级达ip55;

　　电机轴和推杆均表表镀硬铬处置，使密封件寿命大大耽搁；

　　油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向装置，从而扩大其使用领域；

　　ed系列全数密封件和轴承选取世界***产品，密封靠得住，寿命长；

　　ed系列紧固件为不锈钢材质，美观耐用。

三、装置方式的选择

　　垂直装置：活塞杆衔接块朝上；

　　水平装置和中央肆意地位：主参数标牌朝上；

　　所有推动器的推杆衔接块都能够旋转。ed50-ed301固定座可作90°旋转，ed23-ed30固定座也可提供90°旋转但装置高度尺寸a增长8毫米；

　　无论何种装置地位，活塞杆都不能接受任何力，以免影响使用成效和寿命。

四、附加装置

　　凭据用户必要可装置各类附加装置满足分歧工作必要；

　　上升或降落阀：加装上升阀“h”，降落阀“s”或上升降落阀“h、s”可使上升降落功夫无级耽搁，可调整的***大值可达额定值的10-20倍，阀在表部调节。带阀的推动器其上升降落功夫将有所耽搁，短行程耽搁0.1-0.2秒，长行程耽搁0.2-0.4秒；

　　造动弹簧：它产生造动力，技术参数中所列的造动弹簧力值为上升行程的1/3（降落行程的2/3）时的弹簧力；

　　复位弹簧：工作道理同c-弹簧，但复位的弹簧力教；

　　缓冲弹簧：（仅合用于短行程）重要调节造动过程；撼逶於姆侵芷谒脖涔，使造动安稳，它包办推杆衔接块装在活塞杆上，不扭转推动器的行程。

　　加热器：在环境温度低于-20℃的地域，可凭据用户必要加装加热器，加热器为ac200v、ac110v电压，订货时需注明，温度的节造调节步骤由用户自己选择；

行程开关：凭据用户要求，电力液压推动器能够装机械式行程开关。
