电力液压鼓式造动器总装图配件名称

造动器总装图

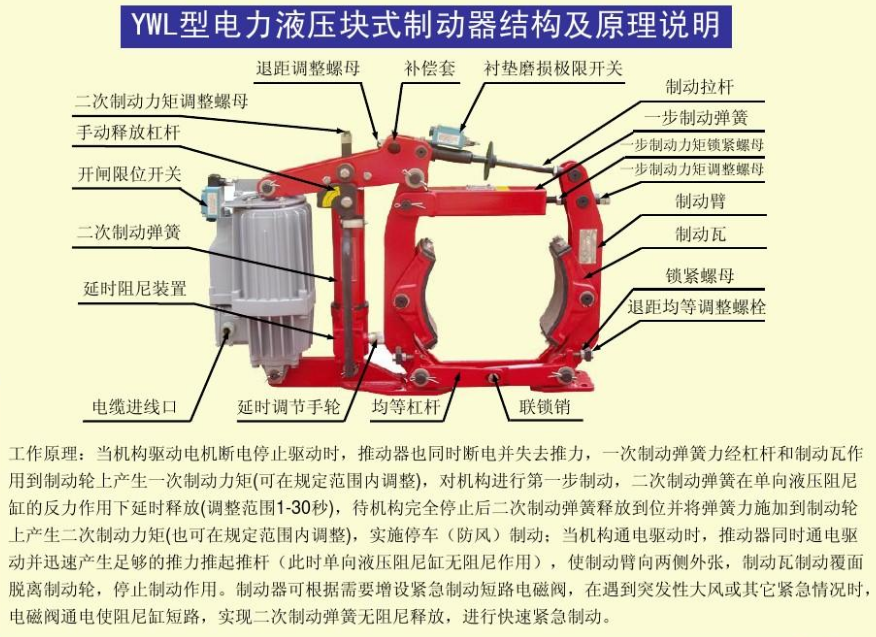

　　1、底座2、电液推动器3、三角板4、造动弹簧5、力矩调节螺母6、紧固螺母7、赔偿紧定螺栓、螺母8、拔销9、赔偿套10、造动拉杆l1、防松螺母、隔套、垫片 12、造动臂 13、造动瓦块 14、锁紧螺栓、螺母15、退距均等杠杆 l6、互锁销

　　图1 造动器总图

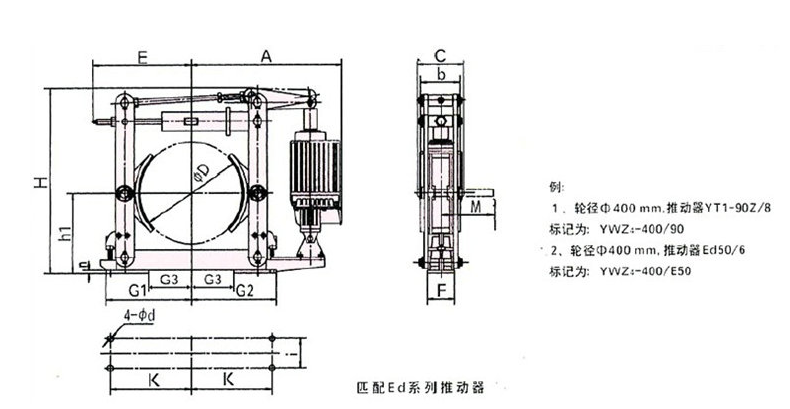

造动器机构活动简图

　　1、2、电液推杆装配3、三角板4、5、造动弹簧装配6、造动拉杆7、8、造动臂

　　图2 造动器机构活动简图
