重要技术参数
型号 额定推力(N) 额定行程(mm) 作为行程 造动弹簧力(N) 额定频率(Hz) 输入功率(W) 额定电压(V) 额定电流(A) ***大工作频率 沉量(Kg)
上升 降落
短行程推动器 误差±20%
ED23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10
ED30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14
ED50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14
ED80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24
ED121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39
ED201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39
ED301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40
一、概述

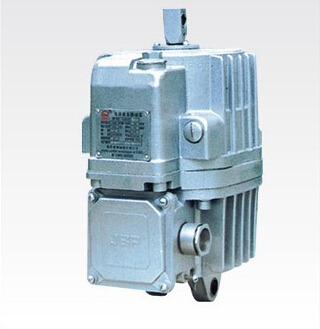

Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构极度紧凑的驱动节造装置，被宽泛用作各类块式造动器和盘式造动器的驱动装置，还可用于各类产业阀门，闸门，定向摆动和滚动（＜90°）装置（机构）及夹紧装置的驱动节造。
二、装置方式的选择
1、垂直装置：活塞杆衔接块朝上；
2、水平装置和中央肆意地位：主参数标牌朝上；
3、所有推动器的推杆衔接块都能够旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但装置高度尺寸A增长8毫米；
4、不论何种装置地位，活塞杆都不能接受任何力，以免影响使用成效和寿命。
三、附加装置
凭据用户必要可装置各类附加装置知足分歧工作必要；
1、上升或降落阀：加装上升阀“H”，降落阀“S”或上升降落阀“H、S”可使上升降落功夫无级耽搁，可调整的***大值可达额定值的10-20倍，阀在表部调节。带阀的推动器其上升降落功夫将有所耽搁，短行程耽搁0.1-0.2秒，长行程耽搁0.2-0.4秒；
2、造动弹簧：它产生造动力，技术参数中所列的造动弹簧力值为上升行程的1/3（降落行程的2/3）时的弹簧力；
3、复位弹簧：工作道理同C-弹簧，但复位的弹簧力教；
缓冲弹簧：（仅合用于短行程）重要调节造动过程；撼逶於姆侵芷谒脖涔，使造动安稳，它包办推杆衔接块装在活塞杆上，不扭转推动器的行程。
4、加热器：在环境温度低于-20℃的地域，可凭据用户必要加装加热器，加热器为AC200V、AC110V电压，订货时需注明，温度的节造调节步骤由用户自己选择；
5、行程开关：凭据用户要求，推动器能够装机械式行程开关。
四、用处
ED系列电力液压推动器重要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式造动器的把持元件，宽泛合用于起沉运输，冶金，矿山，港口，构筑等行业。
1、正常工作前提
电想头1/2三订互换异步式电想头，切合（GB755-87）划定，绝缘等级：F级
2、使用前提：
陆续工作S1陆续工作S2，负载持续率FC=60%
额定电压为380V三相，频率50Hz
使用地址的海拔高度等级切合（GB755-87）尺度
左近环境温杜爪在-20℃～40℃领域内，其空气相对湿杜爪不大于90%5.
3、垂直装置：
活塞衔接块朝上，水平装置：记号的标牌朝上：（ED630/12公合用于垂直装置）
五、电力液压推动器重要特点
1、表壳为铸造铝合金，沉量轻，表形美观。
2、电机为非浸油式结构,B级或F级绝缘(凭据用户要求),耐热性好，寿命长。
3、电机接线盒盖设有密封，选取电缆填料函进线，牢固靠得住，电气表壳防护等级达IP55。
4、电机轴和推杆均表表特殊处置，使密封件寿命大大耽搁。
5、油缸壳体在一侧设有平衡气室,可使推动器在0~180°任何方向装置，从而扩大其使用领域。
6、全数密封件和轴承选取世界***产品，密封靠得住，寿命长。
7、紧固件为不锈钢材质，美观耐用。
