电力液压造动器 工作道理

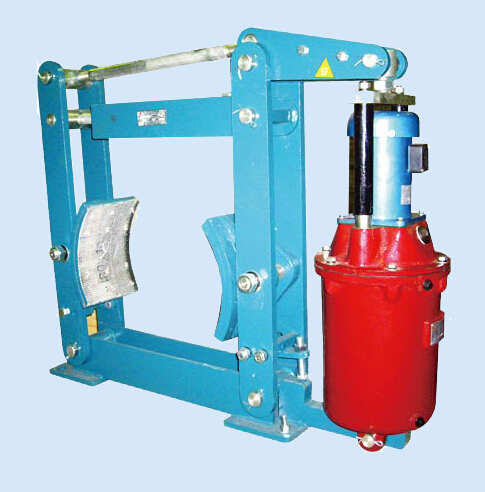

该系列液压推杆造动器由造动架和相匹配的YT1型电力液压推动器两大部门组成。
当通电时 ，电力液压推动器作为 ，其推杆迅速升起 ，并通过杠杆作用把造动瓦打开（松闸） ；当断电时 ，电力液压推动器的推杆在弹簧力的作用下 ，迅速降落 ，并通过杠杆作用把造动瓦合拢（抱闸）。
造动器型号 | H1 | H2 | 造动力距 | 备注 | 造动轮直 径 | ***幼厚度 | 中部厚度 | ||
装置尺寸 | ***幼尺寸 | ||||||||
YWZ-100/18 | 346 | 321 | 18 | 40 | 负 载 持 续 率40% | 100 | 2 | 2.5 | |
YWZ-150/25 | 400 | 360 | 20 | 100 | |||||
YWZ-200/25 | 380 | 365 | 22 | 200 | 150 | 2.5 | 3 | ||
YWZ-300/25 | 400 | 385 | 150 | 320 | |||||
YWZ-300/45 | 490 | 465 | 60 | 630 | 200-300 | 3 | 4 | ||
YWZ-400/45 | 490 | 465 | 205 | 1000 | |||||
YWZ-400/90 | 610 | 560 | 85 | 1600 | 400-500 | 4 | 5 | ||
YWZ-500/90 | 610 | 560 | 225 | 2500 | |||||
YWZ-600/90 | 593 | 565 | 412 | 3200 | 800 | 4 | 5 | ||
YWZ-600/180 | 843 | 775 | 162 | 5000 | |||||
YWZ-700/180 | 840 | 768 | 310 | 8000 | 700 | 4 | 5 | ||
YWZ-800/180 | 829 | 771 | 526 | 10000 | |||||
YWZ-800/320 | 887 | 815 | 382 | 12500 | 800 | 6 | 6 | ||
