YWZ系列造动器YWZ造动器YWZ-400 YWZ-400/45 YWZ-400/90用处

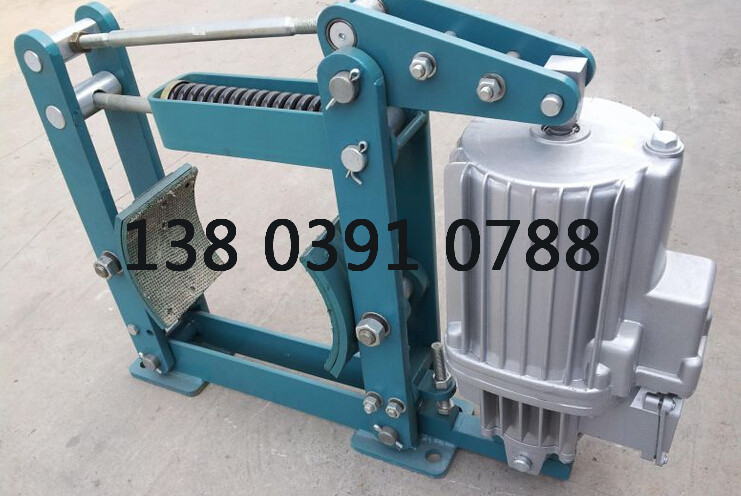

YWZ系列电力液压块式造动器，选取MYT1系列推动器作为造动器的驱动装置 。装置尺寸切合JB/ZQ4388-86尺度 。重要用于起沉运输、冶金、矿山、港口、构筑等机械驱动装置的机械造动 。
正常工作前提
环境温度-20℃～40℃；
齐全相对湿度不大于90%；
在无爆炸危险的介质中，且介质中无足以侵蚀和粉碎绝缘的气体和导电尘埃的环境中；
装置地址的海拔高度切合GB755-87尺度，合用于三相380V，50Hz互换电源 。
重要技术参数
型号 匹配推动器 造动力矩N.M 退矩 b C D d F G1 G2 H h1 i K M
YWZ-100/18 YT1-18ZB/2 40 0.6 70 137 100 13 75 125 125 384 100 40 110 138
YWZ-150/25 YT1-25ZB/4 100 0.6 90 154 150 17 100 170 170 437 140 60 150 138
YWZ-200/25 YT1-25ZB/4 200 0.7 90 154 200 17 100 195 195 440 170 60 175 156
YWZ-300/25 YT1-25ZC/4 320 0.7 140 154 300 22 130 280 280 692 240 80 250 200
YWZ-300/45 YT1-45Z/5 630 0.7 140 178 300 22 130 280 280 600 240 80 250 200
YWZ-400/45 YT1-45Z/6 1000 0.8 180 178 400 22 180 360 360 735 320 130 325 265
YWZ-400/90 YT1-90Z/8 1600 0.8 180 210 400 22 180 360 360 740 320 130 325 265
YWZ-400/125 YT1-125Z/10 2200 0.8 180 254 400 22 180 360 360 850 320 130 325 271
YWZ-500/125 MYT1-125Z/10 2650 0.8 200 210 500 22 200 415 415 885 400 150 380 310
YWZ-600/90 MYT1-90Z/8 3200 0.8 240 210 600 26 220 505 520 1082 475 170 475 390
YWZ-600/180 MYT1-180Z/12 5000 0.8 240 254 600 26 220 505 520 1082 475 170 475 390
YWZ-700/180 MYT1-180Z/12 8000 0.8 280 254 700 34 270 580 600 1225 550 200 540 585
YWZ-800/180 MYT1-180Z/12 10000 0.8 320 254 800 34 320 677 697 1417 600 240 620 510
YWZ-800/230 MYT1-320Z/12 12500 0.8 320 375 800 34 320 677 697 1417 600 240 620 1100
用处
MYT1系列电力液压推动器重要用于YWZ系列操动闸瓦造动器，作为起沉、运输、行车等驱动装置的机械造动用 。
型号寓意
结构及作为简介
推动器由两部门组成，驱动电机及器身（离心泵），器身部门由盖、缸、活塞、叶轮及转组成 。
当通电时，电动机带头通报轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下，油由活塞上部吸到活塞下部，迫使活塞和固定在其上的推杆及横梁迅速上升 。通过杠杆机械压缩负荷弹簧（推动器或造动器带有负荷弹簧者），产朝气械活动 。（若与YWZ系列液压推动器匹配则松闸） 。当断电时，叶轮终场旋转，活塞在负荷弹簧力及自身沉力作用下，迅速降落，迫使油沉新流入活塞上部，这时依然通过杠杆复原复位 。（若与YWZ系列造动器匹配则抱闸） 。
技法术据
型号 额定推力(N) 额定行程(mm) 驱动电机功率(W) 每幼时***大操作次数(次/幼时)
不具备负荷弹簧
YT1-18Z/2 180 25 60 600
YT1-25Z/4 250 40 60 600
YT1-45Z/6 450 60 12 600
YT1-90Z/8 900 80 250 600
YT1-125Z/10 125 100 400 600
YT1-180Z/12 1800 120 400 600
YT1-320Z/12 3200 120 110 600
