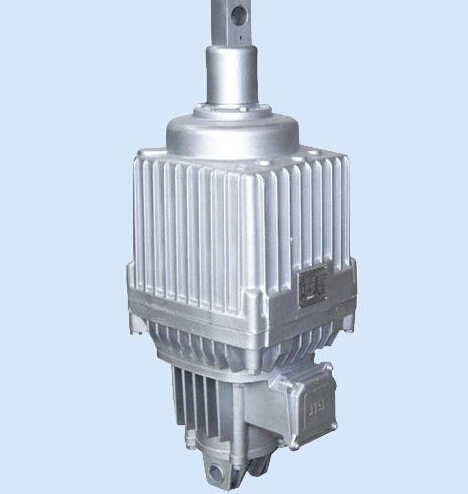

ED系列电力液压推动器保养守护加什么油
用处
ED系列电力液压推动器重要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式造动器的操作元件，宽泛合用于起沉运输，冶金，矿山，港口，构筑等行业。
正常工作前提
电动机1/2三订互换异步式电动机，切合（G了755-87）划定，绝缘等级：F级
使用前提：
陆续工作S1陆续工作S2，负载持续率FC=60%
额定电压为380V三相，频率50Hz
使用地址的海拔高度等级切合（GB755-87）尺度
周围环境温杜爪在-20℃～40℃领域内，其空气相对湿杜爪不大于90%5.
垂直装置：活塞衔接块朝上，水平装置：记号的标牌朝上：（ED630/12公合用于垂直装置）
重要技术参数
型号 | 额定推力 | 额定行程 | 作为行程 | 造动弹簧力 | 额定频率 | 输入功率 | 额定电压 | 额定电流 | ***大工作频率 | 沉量(Kg) | |
上升 | 降落 | ||||||||||
短行程推动器 | 误差±20% | ||||||||||
ED23/5 | 220 | 50 | 0.35 | 0.35 | 180 | 50 | 165 | 380 | 0.52 | 2000 | 10 |
ED30/5 | 300 | 50 | 0.35 | 0.35 | 270 | 50 | 200 | 380 | 0.46 | 2000 | 14 |
ED50/6 | 500 | 60 | 0.45 | 0.39 | 460 | 50 | 210 | 380 | 0.48 | 2000 | 14 |
ED80/6 | 800 | 60 | 0.32 | 0.34 | 750 | 50 | 330 | 380 | 1.42 | 2000 | 24 |
ED121/6 | 1250 | 60 | 0.4 | 0.42 | 1200 | 50 | 330 | 380 | 1.44 | 2000 | 39 |
ED201/6 | 2000 | 60 | 0.5 | 0.32 | 1900 | 50 | 450 | 380 | 1.45 | 2000 | 39 |
ED301/6 | 3000 | 60 | 0.58 | 0.32 | 2700 | 50 | 550 | 380 | 1.46 | 1500 | 40 |
用处
陆续工作S1和持续工作S3，鸡毛环境温度达到+50℃。
表中额定电流系指在额定运行时的线端电流，但若是电源为非额定定值时，势必引起额定电流的相应变动；肪澄露龋-20℃～+50℃，液压油：DB-25（SY1351-77）低于-20℃时，用YH-10液压油，可不装加热器，用DB-25液压器，必须装加热器。行程功夫是在20℃环境温度时测定的。
重要技术参数
型号 | A | B | C | D | E | F | G | H | K | L | M | N | O | P | Q | R | S | T | U |
ED23/5 | 286 | 50 | 26 | 12 | 12 | 20 | 16 | 20 | 160 | 80 | 80 | 40 | 200 | 16 | 85 | 55 | 75 | 100 | 20 |
ED30/5 | 370 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 197 | 16 | 85 | 55 | 75 | 100 | 20 |
ED50/6 | 435 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 195 | 97 | 120 | 60 | 254 | 22 | 85 | 55 | 75 | 100 | 20 |
ED80/6 | 450 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 195 | 97 | 120 | 60 | 254 | 22 | 85 | 55 | 75 | 100 | 20 |
ED50/12 | 515 | 120 | 36 | 18 | 20 | 30 | 20 | 23 | 195 | 97 | 120 | 60 | 254 | 22 | |||||
ED80/12 | 530 | 120 | 36 | 18 | 20 | 30 | 20 | 23 | 195 | 97 | 120 | 60 | 254 | 22 | |||||
ED121/6 | 645 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 130 | 80 | 120 | 147 | 35 |
ED201/6 | 645 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 130 | 80 | 120 | 147 | 35 |
ED301/6 | 645 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 130 | 80 | 120 | 147 | 35 |
