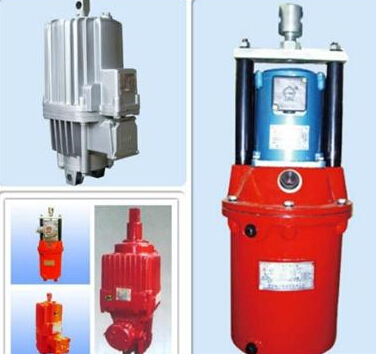

电力液压推动器ED YT1

产品介绍 Product Introduction

结构及作为简介推动器由两部门组成，驱动电动机及器身 (离心泵)，器身部门由盖、缸、活塞、叶轮及转组成
。当通电时，电动机带头通报轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下 ，油由活塞上部吸到活塞下部，迫使活塞和固定在其上的推杆及横梁迅速上升
。通过杠杆机械压缩负荷弹簧(推动器或造动器带有负荷弹簧者)，产朝气械运 ......

立即征询 联系hy590海洋之神检测中心

结构及作为简介
推动器由两部门组成，驱动电动机及器身 (离心泵)，器身部门由盖、缸、活塞、叶轮及转组成
。
当通电时，电动机带头通报轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下 ，油
由活塞上部吸到活塞下部，迫使活塞和固定在其上的推杆及横梁迅速上升
。通过杠杆机械压缩负荷弹簧(推动器或造动器带有负荷弹簧者)，产朝气械活动
。(若与YWZ系列液压推动器匹配则松闸)
。
当断电时 ，叶轮终场旋转，活塞在负荷弹簧力及自身沉力作用下，迅速成降落，迫使油沉新流入活塞上部，这时依然通过杠杆机构恢复原位
。

技术参数

ED系列电力液压推动器重要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式造动器的操作元件，宽泛合用于起沉运输，冶金，矿山，港口，构筑等行业
。

三、装置方式的选择
　　垂直装置：活塞杆衔接块朝上；
　　水平装置和中央肆意地位：主参数标牌朝上；
　　所有推动器的推杆衔接块都能够旋转
。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但装置高度尺寸A增长8毫米；
　　无论何种装置地位，活塞杆都不能接受任何力，以免影响使用成效和寿命
。

　　Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构极度紧凑的驱动节造装置，被宽泛用作各类块式造动器和盘式造动器的驱动装置，还可用于各类工业阀门，闸门，定向摆动和动弹（＜90°）装置（机构）及夹紧装置的驱动节造
。
二、设计特点
　　表壳为铸造铝合金、沉量轻，表形美观；
　　电机为非浸油式结构，B级或F级绝缘(凭据用户要求)
。耐热性好，寿命长；
　　电机接线盒盖设有密封，选取电缆填料函进线，牢固靠得住，电气表壳防护等级达IP55;
　　电机轴和推杆均表表镀硬铬处置，使密封件寿命大大耽搁；
　　油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向装置，从而扩大其使用领域；
　　Ed系列全数密封件和轴承选取世界***产品，密封靠得住，寿命长；
　　Ed系列紧固件为不锈钢材质，美观耐用
。

一、概述
　　Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构极度紧凑的驱动节造装置，被宽泛用作各类块式造动器和盘式造动器的驱动装置，还可用于各类工业阀门，闸门，定向摆动和动弹（＜90°）装置（机构）及夹紧装置的驱动节造
。

三、装置方式的选择
　　垂直装置：活塞杆衔接块朝上；
　　水平装置和中央肆意地位：主参数标牌朝上；
　　所有推动器的推杆衔接块都能够旋转
。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但装置高度尺寸A增长8毫米；
　　无论何种装置地位，活塞杆都不能接受任何力，以免影响使用成效和寿命
。
四、附加装置
　　凭据用户必要可装置各类附加装置满足分歧工作必要；
　　上升或降落阀：加装上升阀“H”，降落阀“S”或上升降落阀“H、S”可使上升降落功夫无级耽搁，可调整的***大值可达额定值的10-20倍，阀在表部调节
。带阀的推动器其上升降落功夫将有所耽搁，短行程耽搁0.1-0.2秒，长行程耽搁0.2-0.4秒；
　　造动弹簧：它产生造动力，技术参数中所列的造动弹簧力值为上升行程的1/3（降落行程的2/3）时的弹簧力；
　　复位弹簧：工作道理同C-弹簧，但复位的弹簧力教
；
　　缓冲弹簧：（仅合用于短行程）重要调节造动过程
；撼逶於姆侵芷谒脖涔，使造动安稳，它包办推杆衔接块装在活塞杆上，不扭转推动器的行程
。
　　加热器：在环境温度低于-20℃的地域，可凭据用户必要加装加热器，加热器为AC200V、AC110V电压，订货时需注明，温度的节造调节步骤由用户自己选择；
行程开关：凭据用户要求，推动器能够装机械式行程开关
。

用处
ED系列电力液压推动器重要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式造动器的操作元件，宽泛合用于起沉运输，冶金，矿山，港口，构筑等行业
。

正常工作前提

电动机1/2三订互换异步式电动机，切合（G了755-87）划定，绝缘等级：F级
使用前提：
陆续工作S1陆续工作S2，负载持续率FC=60%
额定电压为380V三相，频率50Hz
使用地址的海拔高度等级切合（GB755-87）尺度
周围环境温杜爪在-20℃～40℃领域内，其空气相对湿杜爪不大于90%5.
垂直装置：活塞衔接块朝上，水平装置：记号的标牌朝上：（ED630/12公合用于垂直装置）

重要技术参数
